Ακόμα αγωνίζεται με πλαστική διάχυση θερμότητας; Εδώ είναι ένας ολοκληρωμένος οδηγός αγορών για θερμικά αγώγιμα πλαστικά!

I. Βασικά χαρακτηριστικά των θερμικά αγώγιμων πλαστικών

1.

Πλεονέκτημα βάρους: Με πυκνότητα μόνο τα δύο τρίτα των κραμάτων αλουμινίου, ενισχύουν σημαντικά το ελαφρύ βαρύτητας του προϊόντος.

Αποδοτικότητα χύτευσης: Χρησιμοποιήστε τις διεργασίες χύτευσης με έγχυση, εξαλείφοντας τα βήματα μετα-επεξεργασίας σε παραδοσιακούς κύκλους παραγωγής μεταλλικών μηχανικών και συντομεύοντας.

Κόστος-αποτελεσματικότητα: ανώτερος λόγος τιμής-απόδοσης λόγω της αποτελεσματικότητας της επεξεργασίας, της μείωσης του βάρους του υλικού και της οικολογικής φιλίας.

Περιβαλλοντικά οφέλη: Καθαρότερες διαδικασίες παραγωγής, ανακυκλώσιμοι και χαμηλότερο αποτύπωμα άνθρακα σε σύγκριση με τα μέταλλα και τα κεραμικά.

Ευελιξία σχεδιασμού: Ενεργοποιήστε τις σύνθετες γεωμετρίες και τις δομές με λεπτό τοίχωμα για διαφορετικές εφαρμογές.

Ηλεκτρική ασφάλεια: Συνδυάστε τη θερμική αγωγιμότητα με εξαιρετική μόνωση, ιδανική για μη απομονωμένα τροφοδοτικά.

Χημική σταθερότητα: Εξαιρετική αντοχή στη διάβρωση για μακροπρόθεσμη χρήση σε σκληρά περιβάλλοντα.

2. Σύγκριση απόδοσης

Ii. Θερμική θεωρία και σχεδιασμός διάχυσης θερμότητας

1. Μηχανισμοί μεταφοράς θερμότητας

1. Μεταφορά:

- Ακολουθεί το νόμο ψύξης του Νεύτωνα, βασιζόμενος στην κίνηση υγρού (π.χ. αέρα). Η αναγκαστική μεταφορά (π.χ. ανεμιστήρες) ενισχύει την ανταλλαγή θερμότητας.

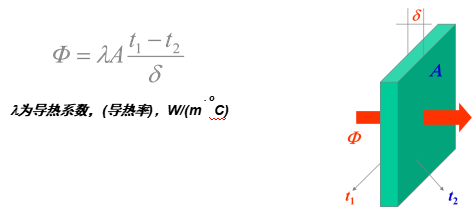

2.

- Η απόδοση εξαρτάται από:

- Αποτελεσματική περιοχή επαφής

- Πάχος υλικού

- Θερμική αγωγιμότητα (λ)

(Τα μέταλλα κυριαρχούν παραδοσιακά εδώ)

3. Ακτινοβολία:

- Η υπέρυθρη ακτινοβολία (8-14 μm κύματος) μεταφέρει ενέργεια, επηρεασμένη από:

- Γεωμετρία θερμότητας

- Αποτελεσματική επιφάνεια ακτινοβολίας

- Εκπομπή υλικών

2. Μοντέλο θερμικής αντίστασης

Η συνολική θερμική αντίσταση του συστήματος (RJ1 -RJ5) είναι ένα ποσό της σειράς. Τα θερμικά αγώγιμα πλαστικά βελτιστοποιούν δύο κρίσιμες αντιστάσεις:

RJ3 (αντίσταση υλικού υποστρώματος)

RJ5 (αντίσταση διεπαφής θερμότητας-αέρα)

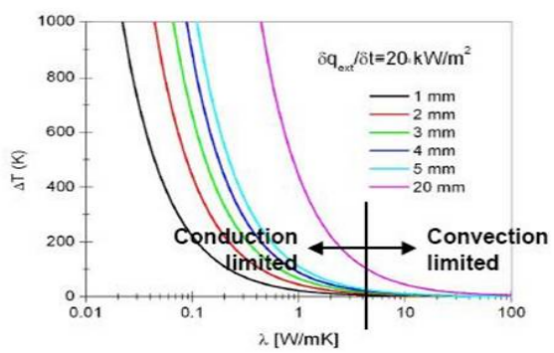

3. Κρίσιμο όριο θερμικής αγωγιμότητας

Όταν λ> 5 w/m · k και πάχος <5 mm, κυριαρχεί η μεταφορά, επιτρέποντας στα πλαστικά να ταιριάζουν με την απόδοση των μετάλλων.

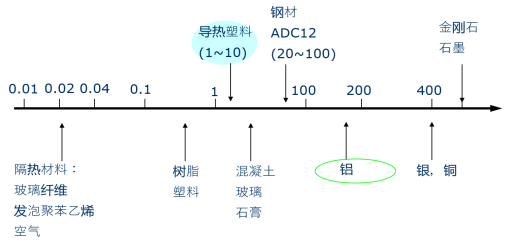

4. Πλαστικό έναντι μεταλλικής θερμικής αγωγιμότητας

Παραδοσιακή άποψη: Τα μέταλλα (π.χ. αλουμίνιο, λ, 200 W/m · k) κυριαρχούν στη θερμότητα LED, ενώ τα πλαστικά (λ <1 w/m · k) αποτυγχάνουν.

Βασικά ευρήματα:

1 χαμηλής λ (<5 W/m · K): συμβατικά πλαστικά (λ <1 W/m · K) χαμηλότερα.

2. Εύρος ανακύκλωσης (λ≥5 W/m · K + πάχος <5 mm): μειώνεται με τη μεταφορά, λ αντίκτυπο.

3. Σκοπιμότητα υποκατάστασης: Πλαστικά με λ≥20 W/m · K (1/10 μέταλλα) και απόσταση θερμικής πηγής <5 mm επιτυγχάνουν συγκρίσιμες επιδόσεις.

Καινοτομία: Θερμικά αγώγιμα πλαστικά (λ≥5 W/M · K + λεπτό τοίχωμα σχεδιασμού) διαταράσσουν τα εξαρτώμενα από μέταλλα παραδείγματα.

Iii. Σύνθεση και επιλογή υλικού

1. Θερμικά πληρωτικά

Μεταλλικό: Ηλεκτρονική (π.χ. σκόνη Cu/Al)-αποτελεσματική αλλά αγώγιμη.

Μη μεταλλικό: φωνητικό (π.χ. Al₂o₃, Bn)-Ηλεκτρικά μονωτικό.

2. Σύγκριση απόδοσης πλήρωσης

3. Matrix και σύνθεση

Πολυμερή: PPS, PA6/66, LCP, PC - Αντίσταση θερμοκρασίας ισορροπίας, επεξεργασιμότητα και κόστος.

Τύποι απόδοσης:

Μονωτική: Πληρώματα οξειδίου/νιτριδίου (π.χ., AL₂O₃ + PA6).

ΠΟΛΥΜΑΤΙΚΗ: ΠΛΗΡΟΦΟΡΙΕΣ ΜΕΛΩΝ/Γραφίτη (π.χ., CARBER + ΡΑ).

Iv. Επισκόπηση και προϊόντα της αγοράς

1. Global Brands

SABIC: DTK22, OX11315, OX10324, PX11311U, PX11313, PX13322, PX13012, PX10323

Envalior: D5506, D3612, Stanyl-TC154/155, TKX1010D, D8102, Stanyl-TC153

Celanese: D5120

2. Κριτήρια επιλογής υλικού

Θερμική απόδοση: Υψηλής λίτρα πλήρωσης (BN/SIC για απαιτητικές εφαρμογές).

Ηλεκτρική ασφάλεια: μονωτικά πληρωτικά (al₂o₃/bn).

Χύτευση: πολυμερή υψηλής ροής (π.χ. νάιλον) για σύνθετα μέρη.

Κόστος: Το al₂o₃ είναι οικονομικά αποδοτικό. Το BN είναι ασφάλιστρο.

3. Καινοτομίες της βιομηχανίας

Υλικό Ε & Α: Σύνθετα υψηλής πύλης, χαμηλής ιξώδους (τεχνολογία Nanofiller).

Ανακαλύψεις απόδοσης: Μονωτικά πλαστικά που επιτυγχάνουν λ> 5 W/m · k.

4. Προοπτική αγοράς

Οδηγούμενη από την υιοθεσία 5G, EVS και Mini LED, η ζήτηση αυξάνεται για ελαφριά θερμικά διαλύματα (π.χ. ηλεκτρονικά αυτοκινήτων, φορητά).
